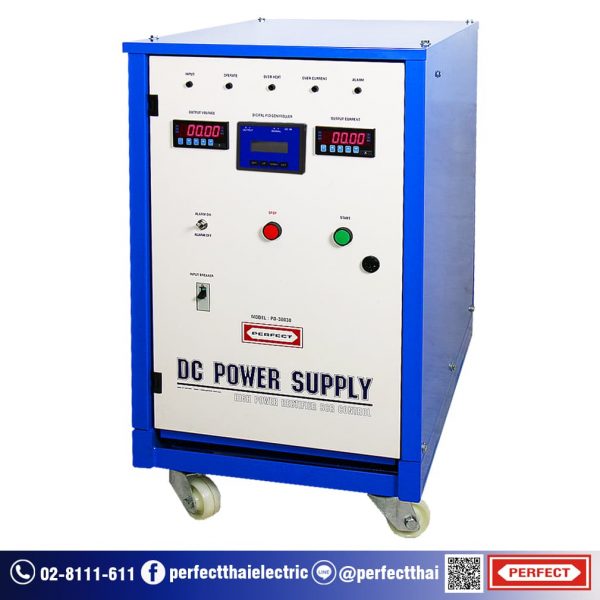

เรคติไฟเออร์ PD-30030

(ไทย)

RECTIFIER MODEL : PD-125000

DC POWER SUPPLY RECTIFIER 3PHASE (SCR PHASE CONTROL)

เรคติไฟเออร์ เครื่องจ่ายไฟดี.ซี. ที่ปรับค่าแรงดันและกระแสคงที่ สามารถคงที่ค่านั้นเอาไว้ได้ ระบบ SCR PHASE CONTROL แรงดันและกระแสออกมาเป็นรูปคลื่นพัลส์

INPUT 380VAC 3PHASE OUTPUT 12VDC 5000ADC

(สามารถสั่งผลิตขนาดแรงดันและกระแสตามต้องการได้)



คุณสมบัติ

เป็นเครื่องจ่ายไฟ ดี.ซี. เรคติไฟเออร์ ระบบ 3 เฟส 380VAC จ่ายแรงดันและกระแสออกมาเป็นรูปคลื่นพัลส์ เป็นระบบ SCR PHASE CONTROL ระบายความร้อนหม้อแปลงและไดโอดด้วยน้ำมัน มีโวลุ่มปรับแรงดันคงที่ 0-12VDC และมีโวลุ่มปรับกระแสได้สูงสุดถึง 5000ADC ดูค่าแรงดันและกระแสผ่าน DIGITAL DC VOLT METER และ DIGITAL DC AMP METER ตามลำดับ



สามารถเลือกปรับแรงดันและกระแสไฟได้ 2 แบบ คือ



• ปรับแรงดันคงที่ (CONSTANT VOLTAGE ADJUST) การปรับลักษณะนี้จะได้แรงดัน OUTPUT คงที่ แต่กระแสจะเปลี่ยนแปลงตาม LOAD วิธีการปรับทำได้โดย บิดสวิทช์ SELECT ไปที่ตำแหน่ง CV. และปรับแรงดัน ขึ้น-ลงที่ โวลุ่ม DC. CONTROL



• ปรับกระแสคงที่ (CONSTANT CURRENT ADJUST) การปรับลักษณะนี้จะได้กระแสที่คงที่ แต่แรงดันจะเปลี่ยนแปลงไปตาม LOAD วิธีการปรับทำได้โดย บิดสวิทช์ SELECT ไปที่ตำแหน่ง CC.และปรับกระแส ขึ้น-ลงที่ โวลุ่ม DC. CONTROL



การ ALARM ของเครื่องจะ ALARM ก็ต่อเมื่อมีความร้อนที่ตัวแผ่นระบายความร้อนสูงกว่าปรกติ (มากกว่า 90°C) ซึ่งอาจทำให้ตัว SCR เสียหายได้ เครื่องจะหยุดทำงานทันทีและหลอด ALARM จะติดและมีเสียง ALARM ดังขึ้น ซึ่งสามารถ เปิด-ปิด เสียงได้ที่ ALARM SW.





การนำไปใช้งาน เรคติไฟเออร์ รุ่น PD-125000

• เหมาะสำหรับนำไปใช้เป็น เครื่องชุบโลหะ



รับประกันสินค้า 1 ปี
