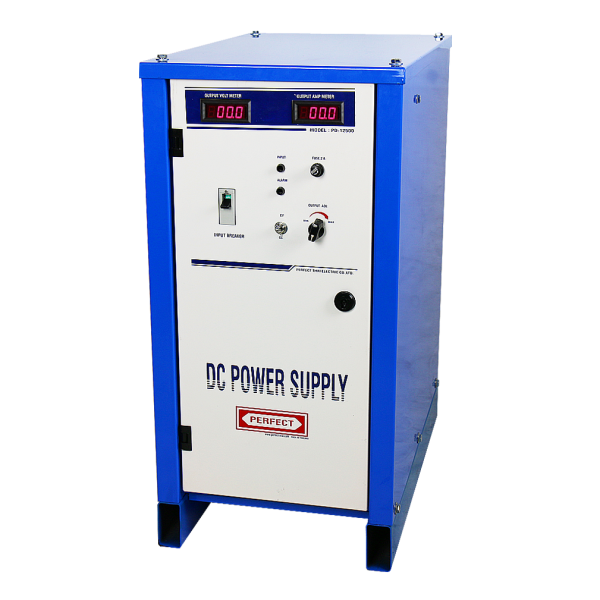

เรคติไฟเออร์ PD-12500
RECTIFIER (SCR CONTROL)
เครื่องเร็คติไฟเออร์ (เอสซีอาร์ คอนโทรล) : เป็นเครื่องจ่ายไฟดีซี. Power supply ที่จ่ายแรงดันและกระแสออกมาเป็นรูปคลื่นพัลส์ มีทั้งรุ่นที่ปรับแรงดันและปรับกระแสได้ หรือชนิดที่แรงดันและกระแสคงที่ เหมาะกับงานชุบต่างๆ ชุบซิงค์ ชุบนิกเกิล ชุบโครเมียม งานที่อยู่ท่ามกลางไอกรด
การนำไปใช้งาน
- ใช้กับเครื่องชุบโลหะ EDP
- ใช้กับเครื่องชุบสี
- ใช้กับเครื่องเรียงประจุในน้ำ EDI
รับประกันสินค้า 1 ปี
- Description
Product Description
เครื่องเร็คติไฟเออร์ (เอสซีอาร์ คอนโทรล) หรือ เครื่องจ่ายไฟดีซี.
| INPUT 380 VAC 3 PHASE 50Hz | ||
| MODEL | จ่ายแรงดัน | จ่ายกระแส |
| PD-12500 | 0-15 V | 100 A |
| PD-12500 | 0-15 V | 150 A |
| PD-12500 | 0-15 V | 200 A |
| PD-12500 | 0-15 V | 300 A |
| PD-12500 | 0-15 V | 500 A |
| INPUT 220 VAC 1 PHASE 50Hz | ||
| MODEL | จ่ายแรงดัน | จ่ายกระแส |
| PD-12500 | 0-15 V | 150 A |
| PD-12500 | 0-15 V | 200 A |
| PD-12500 | 0-15 V | 300 A |
