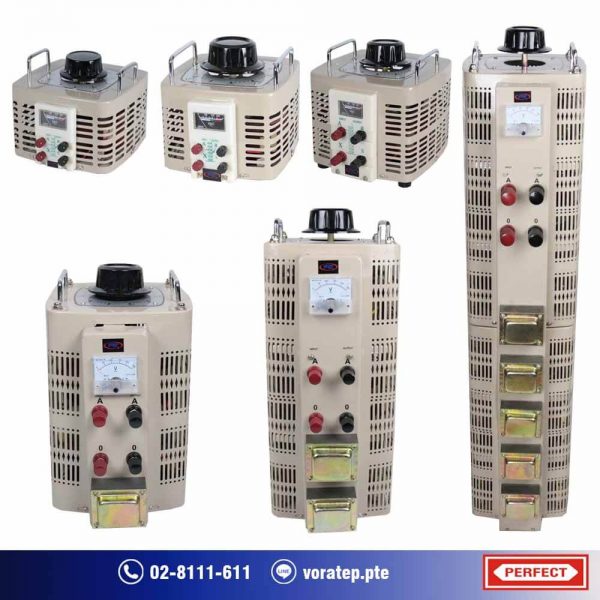

(ไทย) VARIAC ปรับแรงดัน 1 Phase

(ไทย)

VARIABLE TRANSFORMER MODEL: P520-30A

• หม้อแปลงสไลด์ (หม้อแปลงแกนหมุน) ทำหน้าที่ ปรับแรงดันในย่านได้ตามต้องการ
• VARIAC หม้อแปลงปรับแรงดันไฟฟ้า จ่ายแรงดัน 0-2.8VAC กระแส 2000AAC

คุณสมบัติเฉพาะ

เป็น VARIAC ปรับแรงดัน  1 เฟส เหมาะสำหรับใช้ทดสอบกระแสสูง แรงดันต่ำทางไฟฟ้า เช่น ทดสอบหน้าคอนแทคของเซอร์กิตเบรกเกอร์ ทดสอบหน้าคอนแทคสวิตซ์ ที่ใช้กระแสสูงๆ

SPECIFICATION

INPUT VOLTAGE : 220 Vac  1 Phase  2 wires 50 Hz.

INPUT CURRENT : 27 Aac

OUTPUT VOLTAGE : 0-2.8 Vac 1 Phase

OUTPUT CURRENT : 0-2000 Aac

คุณลักษณะของเครื่อง

• มีโวลต์มิเตอร์วัดแรงดันไฟออก, แอมมิเตอร์วัดกระแสไฟออก
• เบรคเกอร์ เปิด – ปิด ด้านไฟเข้า , เบรคเกอร์ เปิด – ปิด ด้านไฟออก
• โวลลุ่มหมุนปรับแรงดันไฟฟ้าทางด้านขาออกได้อย่างต่อเนื่อง
• หลอดไฟโชว์ INPUT, START, STOP
• ปุ่ม START, STOP เพื่อสั่งงานทดสอบ
• มีหน้าคอนแทค NO, NC รองรับการสั่งงานจากภายนอก

ประโยชน์และการนำไปใช้

1. ใช้ทดสอบหน้าคอนแทคของเซอร์กิตเบรกเกอร์
2. ใช้ทดสอบหน้าคอนแทคสวิตซ์
3. ใช้ปรับแรงดันได้ต่อเนื่อง

รับประกันสินค้า 1ปี

 Download

(ไทย) VARIABLE TRANSFORMER

MODEL: P430-20A FOR AC AND DC 1PHASE

หม้อแปลงปรับค่าแรงดันไฟฟ้า VARIAC ได้ทั้ง DC และ AC 1 เฟส
INPUT 220V 1 PHASE 50Hz

OUTPUT 0-250VAC 32AAC, 0-250VDC 16ADC

คุณสมบัติ

● เป็นหม้อแปลงปรับแรงดันได้ทั้งระบบไฟ DC และ AC 1 Phase แบบใส่ตู้ ติดเบรกเกอร์

คุณลักษณะของเครื่อง
● มีมิเตอร์วัดแรงดันไฟออก กระแสไฟออก และความถี่ AC
● มีเบรกเกอร์ป้องกันไฟเข้า ทางด้าน AC 1PHASE
● มีเบรกเกอร์ป้องกันไฟออก ทางด้าน AC 1PHASE
● มีโวลลุ่มหมุนปรับแรงดันไฟฟ้าทางด้านขาออกได้อย่างต่อเนื่อง
● หลอดไฟโชว์ไฟเข้า (INPUT) , ไฟออก (OUTPUT), ไฟเตือน (ALARM) เมื่อกระแสเกิน

ประโยชน์และการนำไปใช้
● นำไปเป็นตัวเปรียบเทียบแรงดันอ้างอิง 1 PHASE สำหรับอุปกรณ์และเครื่องใช้ไฟฟ้าในโรงงาน และห้องแลปวิจัย
● นำไปใช้ปรับความเร็วรอบมอเตอร์ เอ.ซี. และ ดี.ซี.
● ใช้ปรับความร้อนให้กับฮีตเตอร์
● ใช้ปรับแรงดันได้ต่อเนื่อง ไม่มีการขาดตอน

วิธีการใช้งาน
1. ต่อไฟเข้าที่เทอร์มินอล INPUT 220VAC
2. ต่อโหลดเข้าที่เทอร์มินอล OUTPUT AC (L,N,G) หรือเทอร์มินอล OUTPUT DC (+/-)
3. ON เบรกเกอร์ AC INPUT BREAKER หลอดไฟ INPUT จะติด
4. ON เบรกเกอร์ AC OUTPUT BREAKER หลอดไฟ OUTPUT จะค่อยๆติด และจะสว่างขึ้น/ลง ตามการปรับแรงดัน VOLT ADJ.
5. หลอด ALARM จะกะพริบ พร้อมเสียง BUZZER ดังเตือน ในกรณีที่มีกระแสไฟออก AC สูงกว่า 34AAC หรือ กระแสไฟออก DC สูงกว่า 16ADC
6. ดูค่าแรงดันไฟออก กระแสไฟออก และความถี่ AC ได้ที่มิเตอร์ OUTPUT METER VOLT/ AMP/HERTZ

แบบใส่ตู้ รับประกันสินค้า 1ปี
